主板是如何炼成的 技嘉台湾工厂一日游

对于电脑爱好者而言，主板是整个PC系统的基石，它连接并承载着CPU、内存、显卡等核心部件。但一块高品质的主板究竟是如何从一堆电子元件变成成品的？带着这个疑问，我们有机会探访了技嘉科技位于台湾的工厂，亲历了一块主板从原料到成品的完整制造过程。

技嘉的台湾工厂主要承担着高阶产品的生产，例如电竞系列和Server主板。进入车间，首先感受到的是高度自动化的氛围。我们的第一站是SMT（表面贴装技术）产线。这里是将微小的电子元件，如电阻、电容、芯片，精确贴装到PCB（印刷电路板）上的关键环节。

在SMT车间，我们看到裸露的PCB板通过传送带进入锡膏印刷机。印刷机通过钢网将锡膏精准地涂覆在焊盘上，为元件的焊接做准备。紧接着，高速贴片机以惊人的速度吸取微小的元件并将其放置在涂有锡膏的位置。这些机器依靠视觉系统进行对位，精度可达微米级别。对于CPU插座等较大或异形元件，则有专门的异型贴片机来处理。贴装完成后，PCB板会经过回流焊炉，在高温下锡膏熔化，将元件牢固地焊接在PCB上。

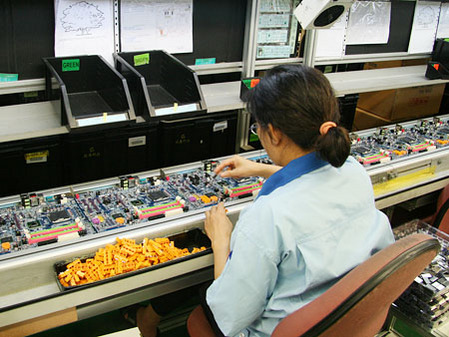

经过SMT后的主板称为半成品，接下来进入DIP（双列直插封装）阶段。这里主要安装一些较大的插件元件，如电容、电感、BIOS芯片以及各种接口。部分工序由自动化设备完成，但也有一些需要人工插件，以确保灵活性。插件完成后，主板会经过波峰焊，让熔化的锡液包裹引脚，完成焊接。

焊接完成后的主板并非立刻就能使用，还需要经过一系列严苛的测试。首先是AOI（自动光学检测），通过高清摄像头检查焊点质量，确保没有虚焊、短路等问题。随后是电性测试（ICT），通过探针接触测试点，检验电路是否连通、元件值是否正确。对于高阶主板，还会进行功能测试（FCT），通电点亮，测试各个接口和功能是否正常。之后，主板还会进行老化测试（Burn-in），在高温下运行一段时间，以筛除早期失效的产品。

经过测试的主板进入组装线。工人会安装散热片、挡板、电池等配件，并进行最终的外观检查。包装完成后，一块主板才算真正炼成。整个过程中，品质控制贯穿始终，每一片主板都有可追溯的条码，确保问题可以追根溯源。

在探访中，我们还注意到技嘉工厂在环保和自动化方面的投入。例如，锡膏印刷和贴片环节均采用无铅工艺，符合RoHS标准。工厂内也大量使用机器人和自动化设备，以提高效率和一致性。

通过这次一日游，我们深刻体会到一块主板的诞生背后所蕴含的精密工艺和严格品控。从微小的元件到复杂的功能测试，每一步都凝聚着工程师和工人们的智慧与汗水。正因为有了这些努力，我们才能享受到稳定、高性能的主板产品。技嘉台湾工厂的所见所闻，让我们对“台湾制造”的品质有了更直观的认识。
